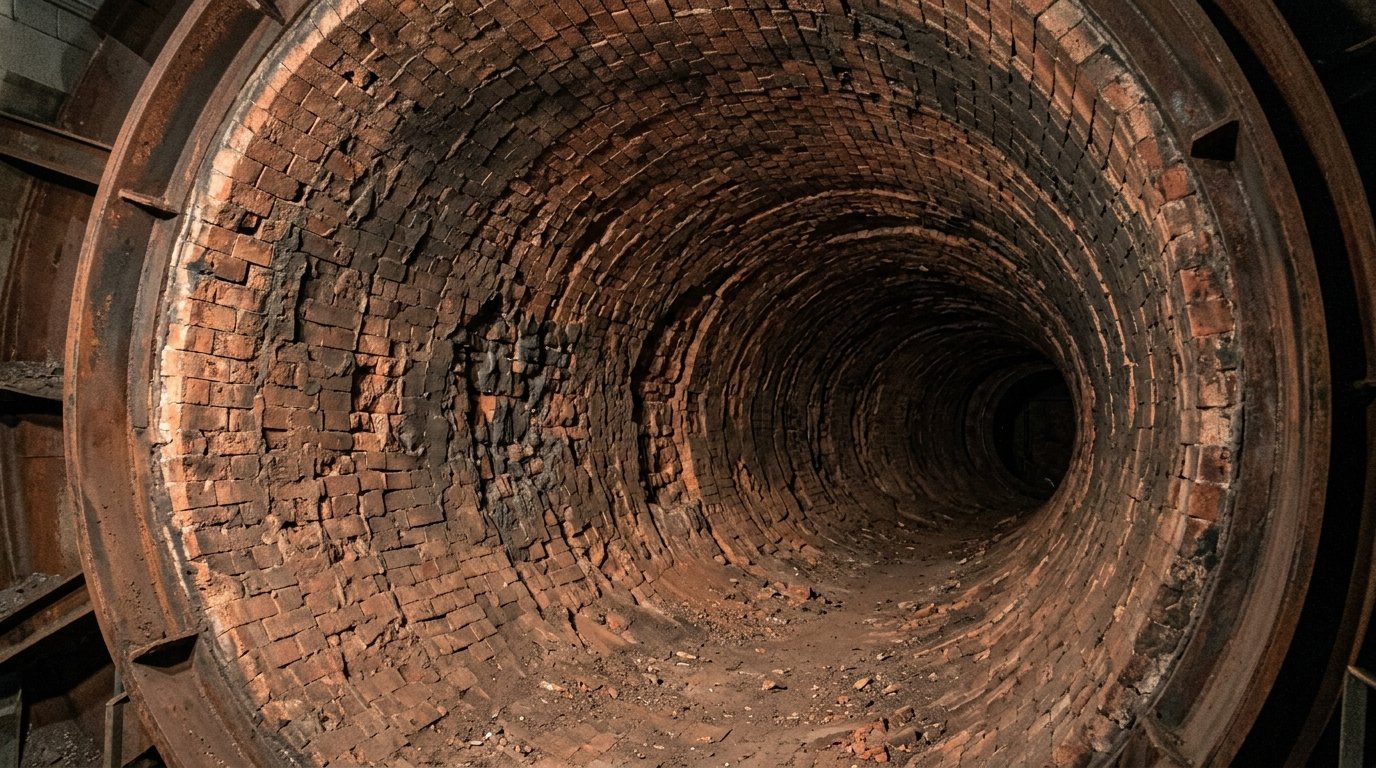

Anzeichen von feuerfestem Verschleiß erkennen

Der Verschleiß der feuerfesten Ausmauerung in einem Drehrohrofen kündigt sich über vier beobachtbare Kanäle an: steigende Ofenmanteltemperaturen und Hotspots in der Auswertung des Mantels-Scanners, Verlust von Klinker- oder Prozessansatz, sichtbares Abplatzen der Steine bei der Inspektionsbegehung während des Stillstands sowie driftende Prozessindikatoren wie ein erhöhter Gegendruck des Saugzuggebläses oder Instabilitäten in der Sinterzonentemperatur. Eine frühzeitige Erkennung entscheidet darüber, ob eine geplante Neuausmauerung oder ein Notstopp erforderlich ist. Eine typische Sinterzone eines Zementofens arbeitet bei einer Prozesstemperatur von ca. 1.450 °C, während der Stahlmantel unter 350–380 °C bleiben muss [1]. Die etwa 200–220 mm starke Steinausmauerung zwischen diesen beiden Temperaturen ist die einzige thermische Barriere zum Schutz des Ofenmantels [2].

Die vier Verschleißmechanismen

Der Verschleiß der feuerfesten Ausmauerung in Drehrohröfen wird durch vier interagierende Mechanismen vorangetrieben: chemischer Angriff, thermische Wechselbeanspruchung, mechanischer Abrieb sowie Alkali- oder Salzinfiltration. Jeder erzeugt spezifische Anzeichen; in der Praxis sind bei den meisten Ausmauerungsschäden mehrere Mechanismen beteiligt.

Chemischer Angriff. Bei Sinterzonentemperaturen dringen flüssige Klinkerschmelze, Sulfatdampf und Schlackenfluss in offene Poren und Korngrenzen der Steine ein. Dies löst die Bindungsphase auf, reduziert die Tragfähigkeit und führt dazu, dass die Heißseite spröde und glasartig wird. In Zementöfen sind die primären chemischen Wirkstoffe K₂O, Na₂O, SO₃ und Cl – dieselben flüchtigen Stoffe, die die Ringbildung fördern. Der Angriff auf hochtonerdehaltige feuerfeste Materialien führt zu einer Verdichtung der Oberflächenschicht, was die Bindung schwächt und den Stein anfällig für Thermoschock macht [3].

Thermische Wechselbeanspruchung. Jeder An- und Abfahrzyklus des Ofens erfordert einen Temperaturwechsel über die gesamte Steindicke. Die Heißseite dehnt sich aus; die Kaltseite wird durch den Stahlmantel begrenzt. Wiederholte Zyklen führen zur Ausbreitung von Mikrorissen parallel zur Heißseite. Eine durch chemische Infiltration bereits verdichtete Heißschicht hat einen anderen thermischen Ausdehnungskoeffizienten als das nicht infiltrierte Gefüge; die Grenzfläche zwischen beiden wird zur Abplatzebene [4].

Mechanischer Abrieb. Das im rotierenden Ofen taumelnde Klinkergut reibt kontinuierlich an der Heißseite, insbesondere im Einlaufbereich und in den Übergangszonen, wo die Bewegung des Ofenguts am dynamischsten ist. Eine Fehlstellung des Ofens verstärkt lokale Spannungskonzentrationen an spezifischen axialen Positionen und beschleunigt den Abrieb in diesen Zonen [5].

Alkali- und Salzinfiltration. Flüchtige Salze, primär K₂SO₄, KHSO₄ und KCl, kondensieren während des Betriebs auf kühleren feuerfesten Oberflächen. Das Kondensat dringt in die offene Porosität des Steins ein, kristallisiert und verursacht eine Volumenausdehnung innerhalb der Steinmatrix. Beim nächsten thermischen Zyklus bricht die infiltrierte Zone ab. Dies wird als „Alkali-Bursting“ bezeichnet und ist der dominierende Schadensmechanismus in Vorwärmerzyklonen sowie in Öfen mit hoher Chloridbelastung durch Ersatzbrennstoffe [3][6]. Dieselbe Falschluft, die die Ringbildung begünstigt, verstärkt auch den Kreislauf der flüchtigen Stoffe, der die Alkali-Infiltration vorantreibt: Ein erhöhter Sauerstoffgehalt im Gasstrom intensiviert die Sulfatierung von Alkalidämpfen und erhöht die Kondensationsraten auf kühlen feuerfesten Oberflächen.

Tabelle der Verschleißindikatoren und Diagnosen

Quellen: Oxmaint-Leitfaden für feuerfestes Management [1]; industrielle Grenzwerte für Neuausmauerungen [7].

Interpretation der Mantel-Scanner-Ausgabe

Ein kontinuierlicher Mantel-Scanner ist das primäre Echtzeit-Diagnosewerkzeug für den Zustand der Ausmauerung: Ein Hotspot oder eine Manteltemperatur von über 350 °C ist die handlungsrelevanteste Frühwarnung, die ohne Stillstand verfügbar ist [1]. Der Scanner erstellt ein axiales Temperaturprofil des gesamten Mantelumfangs, das kontinuierlich aktualisiert wird. Hotspots erscheinen als lokale Spitzen im Basisprofil. Ein allmählicher Anstieg über eine axiale Zone deutet auf fortschreitende Ausdünnung hin; ein scharfer Ausschlag kann eher auf einen Steinverlust (Hohlraum zwischen Stein und Mantel) als auf allgemeinen Verschleiß hindeuten.

Kontext zu den Grenzwerten: Das Auslegungslimit für den Stahlmantel liegt typischerweise bei 300–350 °C im Dauerbetrieb. Bei 380 °C liegt die verbleibende Steindicke unter dem Hotspot wahrscheinlich unter 80 mm (bei ursprünglich 200–220 mm) [1]. Ab diesem Punkt ist der thermische Gradient über den verbleibenden Stein steil genug, um eine schnelle weitere Degradation voranzutreiben. Ein Sprung der Manteltemperatur von 290 °C auf 390 °C innerhalb von 72 Stunden ist ein Notfall; eine Manteltemperatur, die über sechs Wochen von 280 °C auf 330 °C steigt, ist eine Gelegenheit für eine geplante Intervention. Monatliche Handpyrometer-Messungen, die in vielen Werken noch üblich sind, verpassen das 72-Stunden-Verschlechterungsfenster vollständig. Kontinuierliches Scannen schließt diese Lücke.

Für die Frequenz und den Umfang von routinemäßigen Inspektionen der Ofendichtungen und der Ausmauerung siehe Frequenz und Methodik der Ofendichtungsinspektion. Der Wartungs- und Inspektionsservice umfasst die Überprüfung der Mantel-Scans als Standardbestandteil eines periodischen Ofenaudits.

Stillstandsinspektion: Worauf in den Zonen zu achten ist

Ein geplanter Stillstand ist die einzige Gelegenheit für eine direkte visuelle und dimensionale Inspektion. Ein zonenbasiertes Protokoll ist unerlässlich.

Sinterzone: Messen Sie die Steindicke an mehreren Umfangspositionen. Achten Sie auf eine Verdichtung der Heißseite (eine glasige, harte Oberfläche durch chemische Infiltration): Verdichtete Zonen haben beim nächsten thermischen Zyklus ein hohes Abplatzrisiko.

Übergangszonen: Prüfen Sie auf Abplatzebenen parallel zur Heißseite. Beklopfen Sie verdächtige Bereiche mit einem Hammer; ein hohler Klang deutet auf Delaminierung oder Hohlraumbildung hin.

Einlaufbereich und Ofenkopf: Prüfen Sie die Mörtelfugen im Einlaufbereich auf Öffnungen. Prüfen Sie am Ofenkopf auf Steinbewegungen und Verformungen, wo thermische Gradienten und mechanische Belastungen am höchsten sind.

Nach der Inspektion fließen die Dickenmessungen in eine Zonenkarte ein. Zonen mit über 50 % Dicke bleiben im Betrieb; Zonen mit 35–50 % kommen auf einen kurzfristigen Neuausmauerungsplan; unter 35 % ist eine Neuausmauerung vor der nächsten Kampagne erforderlich [7].

Inspektionsfrequenz und Entscheidung zur Neuausmauerung

Die praktische Inspektionsfrequenz kombiniert kontinuierliches Mantel-Scannen (Echtzeit), vierteljährliche Überprüfung zugänglicher Zonen und eine geplante jährliche oder zweijährliche vollständige Neuausmauerung der Sinterzone basierend auf der Kampagnenlebensdauer [1][8].

Quelle: Oxmaint-Ofenmanagement [7]; Highland Refractory 2026 Technical Guide [8].

Die Kampagnenlebensdauer der Sinterzone eines gut geführten Zementofens beträgt 12–18 Monate [1][8]. Werke mit erhöhten Falschluftwerten, die den Kreislauf der flüchtigen Stoffe und damit die Alkali-Infiltration beschleunigen, sowie hoher Chloridbelastung durch Ersatzbrennstoffe sehen regelmäßig verkürzte Kampagnen von 8–10 Monaten. Die Reduzierung von Falschluft an der Ofeneinlaufdichtung ist eine der effektivsten Maßnahmen zur Verlängerung der Lebensdauer der feuerfesten Ausmauerung. Die damit verbundene Überwachung des Verschleißes an mechanischen Ofenkomponenten wie Laufringen und Rollenstationen wird unter Funktion und Verschleißinspektion von Ofenlaufringen behandelt.

Wo der Zustand der Ofendichtung auf die Lebensdauer der Ausmauerung trifft

Eine degradierte Ofen-Ein- oder Auslaufdichtung beschleunigt den Verschleiß der Ausmauerung auf zwei Wegen: Erhöhte Falschluft speist den Kreislauf der flüchtigen Stoffe, der die Alkali-Infiltration vorantreibt, und Temperaturinstabilitäten durch parasitäre Lufteinbrüche erhöhen die thermische Wechselbeanspruchung an der Heißseite.

In Audits, die Oswal durchgeführt hat, wiesen Öfen mit einer seal-bedingten Falschluftrate von über 15 % (bezogen auf den Ofen-Saugzug-Volumenstrom) Kampagnenlebensdauern der Sinterzone am unteren Ende des Bereichs von 8–12 Monaten auf, während gut abgedichtete Öfen unter 8 % bei gleicher Steinspezifikation 15–18 Monate erreichten. Ein Ofenaudit, das die Dichtungsintegrität zusammen mit Mantel-Scan-Daten bewertet, liefert ein vollständigeres Bild des Risikos für die Ausmauerung als jede Inspektion für sich allein. Der Wartungs- und Inspektionsservice deckt beides als kombinierten Leistungsumfang ab; das Engineering-Consulting-Team kann die Wechselwirkung zwischen Falschluft und Kampagnendauer als Teil einer Ofeneffizienzbewertung modellieren.
