Sistema di tenuta uscita forno
Durata negli ambienti termici più difficili
L'uscita del forno è una delle interfacce meccaniche più impegnative di tutto il cementificio. Opera a temperature estremamente elevate, scarico continuo clinker, grave abrasione, pesante carico di polvere, forte shock termico e movimento di shell dinamico.
Risultato ingegneristico
“Draft del cofano controllato. Riduzione dell'ingresso dell'aria falsa. Scarico del clinker stabile ad estrema temperatura.”
La sfida di sigillatura Clinker-Scarica

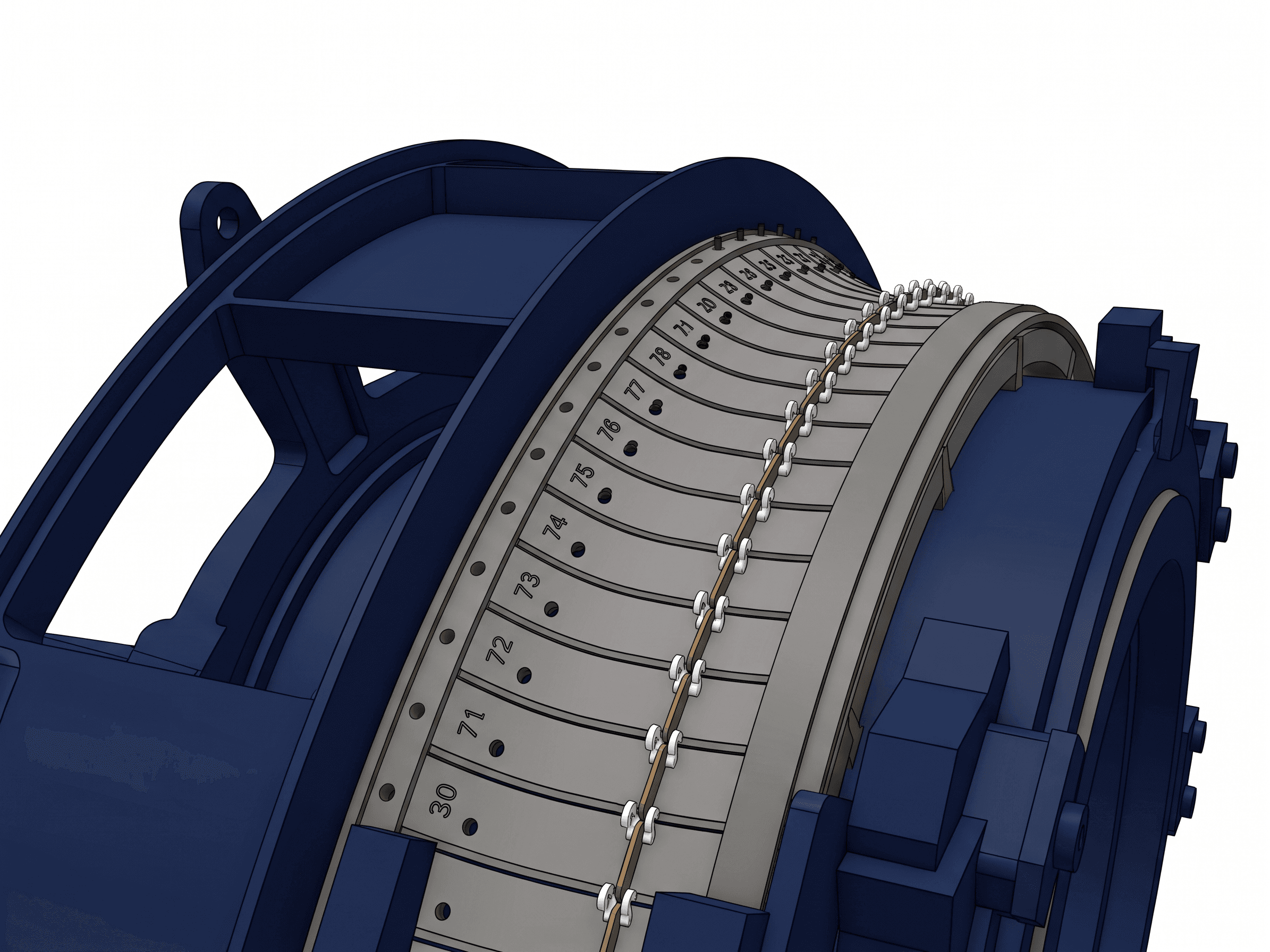

Il Kiln Outlet Sealing System sigilla l'interfaccia tra il forno rotante e la cappa di scarico clinker. Questa è l'interfaccia più alta temperatura su una linea di forno di cemento, che funziona a 1.400 °C con abrasione clinker continuo e ciclismo termico. La guarnizione di uscita forno Oswal è progettato per la durata sotto questi estremi termici e meccanici, controllando l'aria falsa allo scarico.
La zona di uscita del forno è soggetta a condizioni estreme che rendono la sigillatura estremamente impegnativa. Senza una corretta sigillatura, la presa diventa una fonte importante di energia e instabilità di processo.
Condizioni operative
- Esposizione diretta al clinker caldo
- Fluttuazioni improvvise di temperatura
- Abrasione Aggressiva del particolato
- Espansione radiale della shell
- Spostamento assiale del forno
- Varianti di pressione del disegno del cappuccio
Senza una tenuta adeguata
- Falso ingresso dell'aria
- Instabilità della combustione
- Inefficienza di raffreddamento del clinker
- Carico eccessivo della ventola ID
- Aumento del consumo di carburante
I sistemi di tenuta in uscita di Oswal sono dotati di costruzione resistente all'abrasione, tolleranza agli urti termici, rinforzo strutturale e tenuta continua sotto pesante carico di polvere. I sistemi rigidi non funzionano in queste condizioni.
Tre principi chiave dell'ingegneria che definiscono il Sistema di tenuta uscita forno:
Cornici di supporto per carichi pesanti
Superfici di usura resistenti all'abrasione
Interfacce di contatto rinforzate
Geometria di distribuzione della pressione ottimizzata
Geometria di distribuzione della pressione ottimizzata
Componenti sostituibili resistenti all'usura
Componenti sostituibili resistenti all'usura
Compatibilità retrofit
I sistemi di tenuta in uscita di Oswal possono essere progettati per configurazioni di cappa del forno esistenti, vari diametri del forno, sistemi di preriscaldamento e precalciner e architettura integrata di tenuta Duplex.
Industrie applicabili
Progettato per più settori
Prestazioni ingegneristiche
Impatto a livello di impianto
Costruito per durare
Riduzione delle perdite di energia
Refrattore esteso e vita della cappa
Comportamento di scarico clinker stabile
Abbassare la variabilità operativa
Documentazione tecnica
Sistema di tenuta uscita forno - Scheda tecnica
Sistema di tenuta uscita forno - Guida all'installazione
Oswal Kiln Seals - Catalogo completo dei prodotti
Hai bisogno di una documentazione tecnica personalizzata?
Il nostro team di ingegneri fornisce schede specifiche, guide di installazione e documentazione specifica per le applicazioni su richiesta.
Domande frequenti
Domande comuni sul Sistema di tenuta uscita forno.
Il sistema di tenuta dell'uscita del forno sigilla l'interfaccia tra il forno rotante e la cappa di scarico del clinker. Si tratta dell'interfaccia a temperatura più elevata in una linea di produzione di cemento, operante oltre i 1.400°C con abrasione continua del clinker e cicli termici. La tenuta dell'uscita del forno Oswal è progettata per garantire la massima durata in presenza di tali condizioni termiche e meccaniche estreme, controllando al contempo le infiltrazioni d'aria parassita allo scarico.
10-14 settimane per i sistemi di tenuta ingegnerizzati per l'uscita del forno, dalla conferma dell'ordine alla consegna, data la specifica dei materiali per alte temperature. Elementi di usura di ricambio: 4-8 settimane. Consegna accelerata su richiesta.
Sì. Il sistema di tenuta dell'uscita del forno può essere installato su forni esistenti durante un fermo impianto programmato. La durata dell'installazione è solitamente di 7-10 giorni, a seconda della configurazione della cappa. È necessario un sopralluogo preliminare per confermare la compatibilità delle interfacce termiche e meccaniche.
Parla con i nostri ingegneri
Discutere i requisiti di tenuta
Il nostro team di ingegneri identificherà la soluzione di tenuta ottimale per la configurazione e le condizioni operative specifiche del forno.
