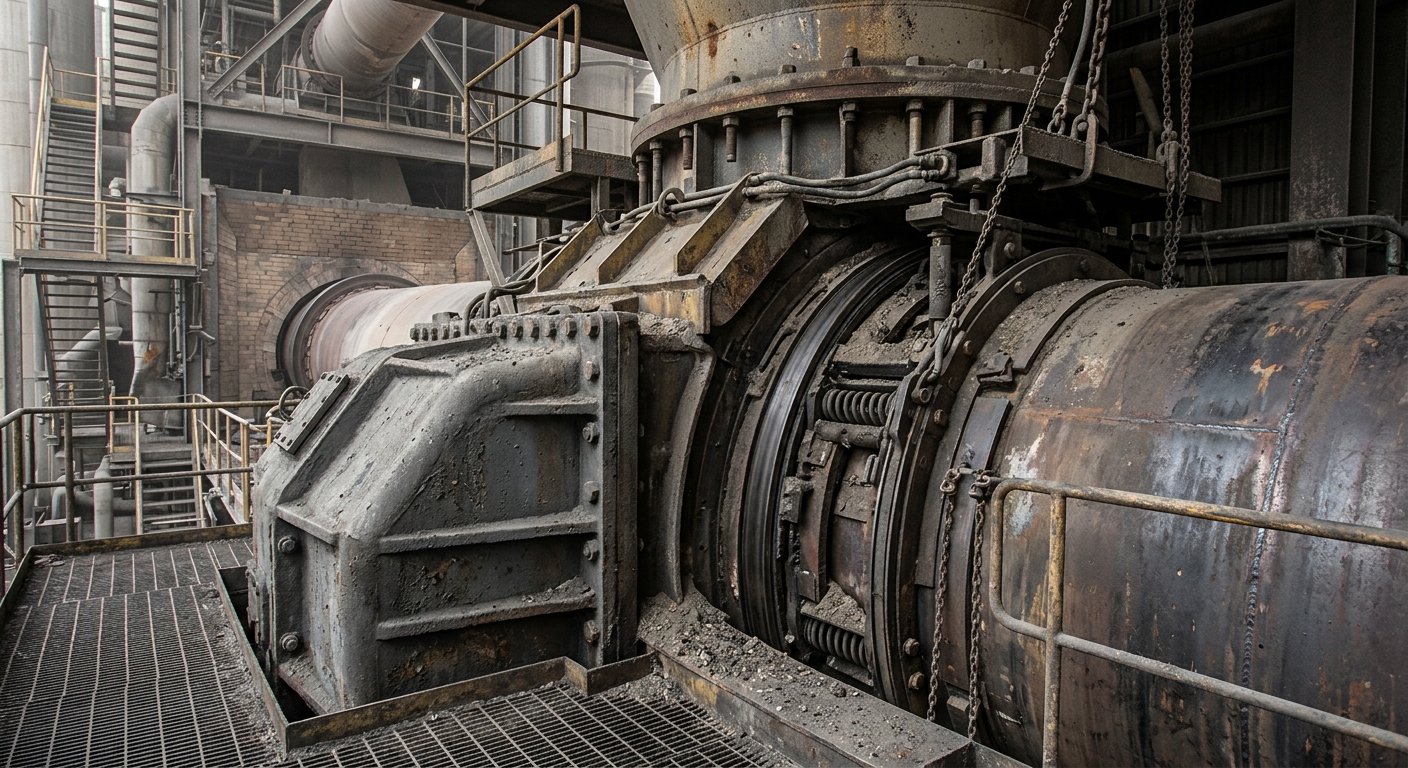

Ispezione della tenuta del forno: cadenza e metodologia

L'ispezione delle tenute del forno rotante deve essere eseguita quotidianamente (controllo visivo), settimanalmente (verifica registrata) e a ogni fermata programmata (valutazione manuale); queste tre cadenze coprono l'intero spettro delle modalità di usura prima che si trasformino in infiltrazioni di aria parassita. Questo documento definisce la tabella delle cadenze, la procedura passo-passo per l'ispezione durante la fermata e il quadro di classificazione dell'usura a quattro stadi che converte i rilievi visivi in una decisione di manutenzione.

Perché le condizioni delle tenute del forno determinano l'aria parassita e i costi del combustibile

Le tenute di ingresso e uscita del forno rappresentano il 60-75% dell'infiltrazione totale di aria parassita in un cementificio e ogni 1% di aria parassita oltre la linea di base aggiunge circa 3 kcal/kg di clinker in combustibile sprecato [1][2]. Su un forno da 5.000 t/giorno che opera a 720 kcal/kg, una coppia di tenute degradata allo Stadio C (4-6% di aria parassita solo dalle tenute) rappresenta una frazione misurabile del costo totale del combustibile, che si accumula quotidianamente.

Aria parassita: aria aspirata nel sistema del forno rotante attraverso aperture non intenzionali (tenute, interfacce della cappa, portelli di ispezione) anziché attraverso il percorso controllato dell'aria di combustione. Quantificata come percentuale dell'aria di combustione totale. Approfondita in aria parassita nei forni da cemento.

Le condizioni delle tenute sono una delle variabili meno monitorate nella linea di piroprocesso. La maggior parte degli impianti le registra durante le fermate annuali e le tratta come un controllo visivo piuttosto che come una misurazione classificata e registrata legata all'andamento dell'O₂. Il sistema di controllo integrato dell'aria parassita di Oswal si basa sul principio che le condizioni delle tenute e la misurazione dell'aria parassita devono essere tracciate insieme, non indipendentemente.

Cadenza di ispezione: giornaliera, settimanale e durante la fermata

Tre livelli di ispezione corrispondono a tre distinte modalità di guasto: usura operativa (giornaliera), degrado progressivo (settimanale) e danni strutturali o ai refrattari (fermata).

L'intervallo di fermata dipende dal tipo di forno e dal processo. I forni da cemento a via secca pianificano solitamente una fermata importante ogni 12-18 mesi [3]. I forni DRI e da calce, con cicli di campagna più brevi, possono fermarsi ogni 6-12 mesi. Indipendentemente dall'intervallo, la valutazione completa delle tenute deve essere completata a ogni fermata, non solo durante le revisioni annuali.

Procedura di ispezione delle tenute del forno

Un'ispezione delle tenute durante la fermata segue una sequenza fissa: isolamento, accesso, misurazione della geometria di contatto, classificazione dell'usura, registrazione e decisione.

1. Isolamento e raffreddamento. Confermare che il forno sia fermo e che l'area della tenuta sia al di sotto della temperatura di accesso sicuro per il tipo di tenuta in uso. Bloccare il comando del forno (lock-out) e confermare con la sala controllo (CCR).

2. Registrare la linea di base dell'O₂ pre-fermata. Estrarre l'andamento dell'O₂ delle ultime 72 ore all'ingresso e all'uscita del forno dal sistema di archiviazione prima di aprire i pannelli di accesso. Il valore dell'aria parassita calcolato da questo trend è il grado funzionale; l'ispezione visiva successiva conferma il meccanismo.

3. Ispezionare la faccia di contatto. Rimuovere i pannelli di accesso ed esaminare le punte delle lamelle o le facce dei blocchi di grafite per verificare il pattern di usura. Notare se l'usura è uniforme lungo la circonferenza (prevista dal normale funzionamento) o irregolare (segnala ovalizzazione del forno o disallineamento dell'albero, che accelera l'usura su un settore e lascia il settore opposto sottocaricato).

4. Controllare i contrappesi e la tensione delle molle. Verificare che il sistema di pesi o molle applichi una pressione di contatto costante su tutta la circonferenza. Contrappesi allentati o cedevoli sono il primo indicatore strutturale della transizione allo Stadio B e sono correggibili senza sostituire la tenuta se rilevati precocemente.

5. Misurare i giochi. Laddove siano visibili spazi tra la faccia della tenuta e il tamburo rotante, misurare con uno spessimetro. Come soglia operativa pratica: spazi presenti su oltre il 20% della circonferenza indicano lo Stadio C o superiore e dovrebbero far scattare un piano di sostituzione. Questa è un'euristica di manutenzione, non una tolleranza citata dall'OEM; verificare con le specifiche del produttore della tenuta per la propria installazione.

6. Ispezionare l'interfaccia tra refrattario e mantello. Cercare tracce di bypass di polvere (strisce nere sull'esterno del mantello vicino alla tenuta), erosione della fusione della faccia della tenuta o distacco del refrattario che ha colmato il gioco. Il materiale refrattario incastrato nell'interfaccia accelera sia l'usura che la formazione di anelli all'ingresso del forno. Per il contesto più ampio del degrado dei refrattari, vedere segni di usura dei refrattari.

7. Classificare e registrare. Assegnare uno stadio di usura (da A a D) secondo la tabella nella sezione successiva. Inserire nel sistema di gestione della manutenzione con data, posizione del forno (ingresso/uscita), una fotografia di ogni zona di usura e il valore dell'O₂ pre-fermata.

8. Decidere e pianificare. Stadio A o B: rimettere in servizio. Stadio C: emettere un ordine di lavoro per la sostituzione della tenuta alla prossima fermata programmata. Stadio D: trattare come difetto critico; non differire la sostituzione.

Classificazione degli stadi di usura

Classificare la tenuta a ogni ispezione converte un controllo visivo soggettivo in una decisione di manutenzione azionabile.

Operare allo Stadio C aggiunge 12-18 kcal/kg di clinker in penalità di combustibile per aria parassita rispetto a una tenuta nominale, utilizzando il valore di 3 kcal/kg per 1% di aria parassita [2]. Su un forno da 5.000 t/giorno con un costo del combustibile di 40 €/MWh, si tratta di circa 1,2-1,8 milioni di euro all'anno di spese evitabili. Lo Stadio D raddoppia approssimativamente tale cifra.

Note specifiche per tipo di tenuta

Le tenute a lamelle (a squame di pesce) e le tenute a blocchi di grafite si guastano in modo diverso e richiedono punti di attenzione differenti durante l'ispezione.

Tenute a lamelle: ispezionare per verificare la presenza di lamelle cadenti, mancanti o incrinate; pressione di contatto irregolare dovuta a molle a balestra rotte o indebolite; e fuoriuscita di materiale che scavalca la tenuta in direzione dell'alimentazione. Polvere di grafite mescolata al clinker alla base della cappa è un indicatore secondario di danno alle lamelle piuttosto che di erosione della tenuta in grafite. Il sistema di tenuta duplex per forni di Oswal combina stadi a lamelle e a grafite in serie; ispezionare ogni stadio indipendentemente durante la fermata e registrare gradi separati.

Tenute in grafite: ispezionare le facce dei blocchi per verificare la frammentazione (pezzi mancanti, non solo erosione superficiale) e la presenza di un solco di usura asimmetrico lungo la circonferenza (indica disallineamento assiale; un solco uniformemente profondo è previsto). La perdita di contatto a molla in qualsiasi settore equivale a un rilievo di Stadio B, anche se il valore dell'aria parassita è ancora basso. Le tenute in grafite durano solitamente 3-5 anni tra una sostituzione e l'altra; le tenute a lamelle 2-3 anni [4][5]. Entrambe le cifre dipendono dalle condizioni: gli impianti senza un programma di ritensionamento costante raggiungono le condizioni di sostituzione più rapidamente.

Collegare i rilievi dell'ispezione alla linea di base dell'aria parassita

I rilievi dell'ispezione diventano azionabili solo se abbinati a una linea di base dell'aria parassita misurata tramite il trend dell'O₂ all'ingresso e all'uscita del forno. Una tenuta classificata B all'ispezione visiva ma con una lettura dell'O₂ stabile sotto l'1% di aria parassita potrebbe essere in condizioni migliori di quanto sembri; una tenuta che appare nominalmente intatta ma che presenta un trend di aria parassita del 3-4% ha probabilmente un percorso di perdita interno non visibile sulla faccia di contatto. Il grado visivo e la misurazione dell'O₂ devono essere riconciliati, non trattati come due set di dati separati.

La metodologia per tradurre le letture dell'O₂ in percentuali di aria parassita è definita in come viene misurata l'aria parassita in un forno da cemento. Il servizio di ispezione e manutenzione di Oswal integra la classificazione delle condizioni delle tenute con il trend dell'O₂ in un unico registro di ispezione, in modo che i due flussi di dati siano collegati a ogni evento di ispezione anziché archiviati in sistemi separati.
