Der Klinkerkühler: Konstruktion, Betrieb und seine Bedeutung für die Abdichtung

Ein Klinkerkühler ist die Anlage am Auslaufende eines Zementdrehrohrofens, die Klinker schnell von etwa 1.400 °C auf ungefähr 100 °C oder weniger abkühlt und die fühlbare Wärme des Klinkers als heiße Sekundär- und Tertiärverbrennungsluft zurückgewinnt [1][2]. Er erfüllt zwei Aufgaben gleichzeitig: Er legt durch die Abkühlungsgeschwindigkeit die endgültige Mineralstruktur des Klinkers fest und führt einen großen Teil der Ofenwärme zum Brenner zurück. Dieser Artikel behandelt die Funktion eines Klinkerkühlers, die drei Kühlertypen und deren Vergleich, Benchmarks für die Rekuperationseffizienz, die Dichtungsschnittstellen zwischen Kühler und Ofen sowie den Entscheidungsrahmen für eine Nachrüstung oder einen Austausch des Kühlers. Der schrittweise Funktionsmechanismus wird separat unter Funktionsweise eines Klinkerkühlers erläutert; dieser Artikel dient als Referenz für Design, Typen und Abdichtung.

Was macht ein Klinkerkühler?

Ein Klinkerkühler schreckt heißen Klinker ab und rekuperiert dessen Wärme. Das Abschrecken schützt die Klinkerqualität; die Rekuperation schützt die Anlageneffizienz. Beides ist wichtig, und ein Kühler, der eine Aufgabe gut, die andere jedoch schlecht erfüllt, stellt ein Problem dar.

Bei der Qualitätsaufgabe geht es um die Abkühlungsgeschwindigkeit, nicht nur um die Endtemperatur. Eine schnelle Abkühlung unter ca. 1.250 °C fixiert die Alit-Kristallstruktur (C3S), die dem Zement seine Festigkeit verleiht, und schließt die Aluminatphase (C3A) in einem glasartigen Zustand ein, der weniger reaktiv gegenüber Sulfatangriffen und leichter zu mahlen ist [3][4]. Kühlt der Klinker zu langsam ab, wandelt sich ein Teil des C3S in Belit (C2S) und freien Kalk um, was die Festigkeit dauerhaft senkt und große C3A-Kristalle erzeugt, die den Klinker schwer mahlbar machen [3]. Der Kühler ist also kein nachgelagerter Prozess, sondern die letzte Reaktionsstufe der Pyroprozessierung.

Die Effizienzaufgabe ist die Wärmerückgewinnung. Klinker verlässt den Ofen mit einer großen Menge fühlbarer Wärme. Der Kühler bläst Umgebungsluft durch das Klinkerbett; diese Luft erwärmt sich und wird als Sekundärluft (durch die Ofenhaube zum Hauptbrenner) und Tertiärluft (über Kanäle zum Kalzinator) in den Ofen zurückgeführt. Der Anteil der auf diese Weise zurückgewonnenen Klinkerwärme ist die entscheidende Leistungskennzahl des Kühlers.

Klinkerkühler. Die Anlage am Ofenauslauf, die Klinker von ca. 1.400 °C auf ca. 65–100 °C abkühlt und dessen fühlbare Wärme in die Verbrennungsluftströme zurückgewinnt. Die vierte Komponente der Pyroprozessierungslinie.

Rekuperationseffizienz. Der Anteil der fühlbaren Klinkerwärme, den der Kühler als heiße Sekundär- und Tertiärluft in den Ofen zurückführt, anstatt ihn über den Abluftkamin zu verlieren. Der wichtigste KPI des Kühlers.

Sekundärluft. Heiße Verbrennungsluft, die aus dem Kühler durch die Ofenhaube zum Hauptbrenner geleitet wird; der größte Wärmerückgewinnungsstrom in der Anlage.

Tertiärluft. Heiße Luft, die vom Kühler zum Kalzinator geleitet wird. Nur Kühler, die diese bereitstellen können (Rostkühler), sind mit Vorwärmer-Kalzinator-Öfen kompatibel.

Kühlertypen: Rost-, Planeten-/Satelliten- und Trommelkühler

Es sind drei Kühlerarchitekturen im Einsatz: Rostkühler (das dominierende moderne Design), Planeten- oder Satellitenkühler (Rohre, die um den Ofenmantel montiert sind) und Trommelkühler (eine separate geneigte rotierende Trommel). Sie unterscheiden sich in der Wärmerückgewinnungseffizienz, der Klinkeraustrittstemperatur, dem Wartungsaufwand und der Fähigkeit, Tertiärluft bereitzustellen.

Quellen: Rekuperationsbereiche nach Madlool et al. (2011) [5] und ECRA-Praxis [6], abgeglichen mit IIP Network IETD-Zahlen (moderner Rostkühler "65% oder höher") [7]; Austrittstemperaturen aus der Literatur zu Zementprozesskühlern [1][2]. Die Rekuperationseffizienz hängt von der Messgrenze ab; siehe Abschnitt Benchmarks.

Der Rostkühler bewegt Klinker über einen perforierten Rost, während Kühlluft durch das Bett geblasen wird. Moderne Designs (Cross-Bar- und Walking-Floor-Roste) halten ein tieferes, gleichmäßigeres Bett und verteilen die Luft besser als die älteren hin- und hergehenden Roste, weshalb ihre Rekuperation höher ist. Der Rostkühler ist der einzige Typ, der Tertiärluft liefert, und somit die einzige Wahl für Kalzinatoröfen jeder Größe. Der Kompromiss ist die mechanische Komplexität: Rostplatten, Antriebsmechanismen, mehrere Kühlventilatoren und die Dichtungen, die Falschluft fernhalten.

Der Planeten- (Satelliten-) Kühler besteht aus einer Reihe von Rohren, die um den Ofenauslauf montiert sind und mit dem Ofen rotieren. Er benötigt keinen separaten Antrieb und kein eigenes Gebäude, was ihn bei älteren mittelgroßen Linien attraktiv machte. Er kann jedoch keine Tertiärluft liefern, was ihn für große Kalzinatoröfen ausschließt, und seine Rekuperation ist geringer, da die Geometrie die Wärmerückgewinnung begrenzt. Klinker verlässt einen Planetenkühler heißer, typischerweise mit 120–200 °C [2].

Der Trommelkühler ist eine separate geneigte rotierende Trommel nach dem Ofen. Er ist einfach und robust, hat aber die geringste Wärmerückgewinnung der drei Typen und wurde in modernen Anlagen weitgehend durch Rostkühler ersetzt.

Benchmarks für die Rekuperationseffizienz

Die Rekuperationseffizienz, der Anteil der fühlbaren Klinkerwärme, der als Sekundär- und Tertiärluft in den Ofen zurückgeführt wird, ist der wichtigste KPI des Kühlers. Moderne hocheffiziente Rostkühler erreichen etwa 70–80 %; konventionelle Rostkühler etwa 60–65 %; Planeten- und Trommelkühler liegen typischerweise unter 60 % [5][6][7]. Die Zahl sollte sorgfältig definiert werden, da verschiedene Quellen die Grenzen unterschiedlich ziehen.

Rekuperationseffizienz = Q_rückgewonnen / Q_Klinker_ein

Wobei:

• Rekuperationseffizienz. Anteil der in den Ofen zurückgeführten Klinkerwärme (dimensionslos, in %)
• Q_rückgewonnen. Wärme, die in Sekundär- und Tertiärluft in den Ofen zurückgeführt wird, kcal/kg Klinker
• Q_Klinker_ein. Fühlbare Wärme, die mit dem heißen Klinker in den Kühler eintritt, kcal/kg Klinker

Ein Hinweis zur Streuung der veröffentlichten Zahlen: Einige Quellen berichten über die gesamte Energieeffizienz eines Kühlers (die über 80 % liegen kann, da sie die gesamte Wärme zählt, die den Klinker verlässt, einschließlich der abgelüfteten), während die für die Brennstoffeinsparung relevante Rekuperationseffizienz nur die in den Ofen zurückgeführte Wärme zählt. Eine detaillierte Exergie-Studie eines Rostkühlers ergab eine Basis-Energieeffizienz von etwa 81 %, aber eine Wärmerückgewinnungseffizienz von nur etwa 21 % vor der Optimierung, was verdeutlicht, wie stark die Grenzdefinition das Ergebnis beeinflussen kann [8]. Der hier verwendete Wert von 70–80 % ist die gängige Konvention für einen gut betriebenen modernen Rostkühler [5][6]; ein schlecht eingestellter oder verschlissener Kühler kann deutlich darunter liegen.

Die praktische Konsequenz ist der Brennstoffverbrauch. Die Lücke zwischen einem modernen Rostkühler und einem alten Planetenkühler liegt in der Größenordnung von 30–60 kcal/kg Klinker an zusätzlichem Brennstoffbedarf [5][6], da die Wärme, die ein Planetenkühler nicht rekuperieren kann, stattdessen vom Brenner geliefert werden muss. Dies ist derselbe Wärmebilanz-Hebel, der in der Referenz zum spezifischen Wärmeverbrauch behandelt wird, nur aus der Sicht des Kühlers. Ein guter Kühler kühlt den Klinker zudem auf ~65–100 °C ab, was niedrig genug für Förderbänder und eine gute Mahlbarkeit ist; ein Planetenkühler, der Klinker mit 150–200 °C ausstößt, kostet sowohl rückgewonnene Wärme als auch Spielraum bei der nachgelagerten Handhabung [1][2].

Die Dichtungsschnittstellen: Wo der Kühler auf den Ofen trifft

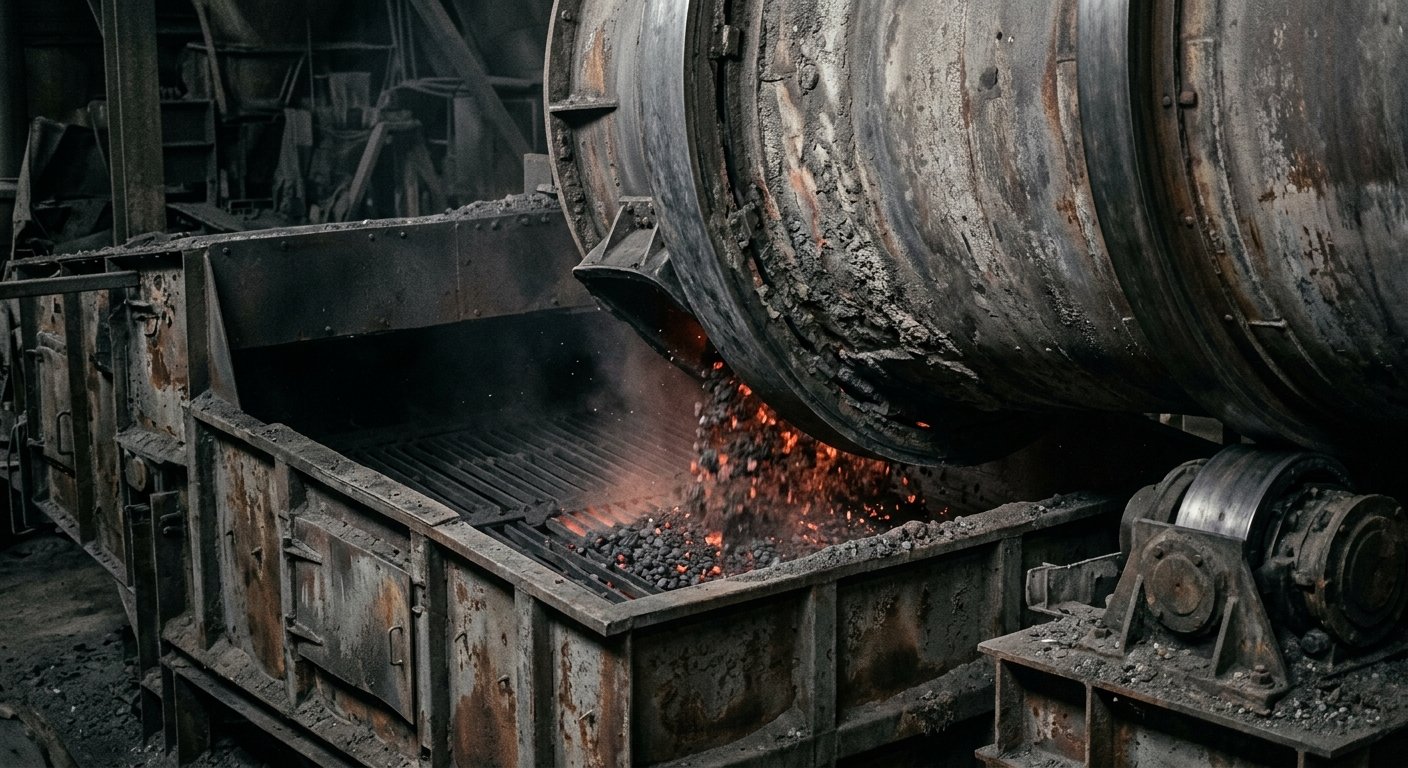

Der Übergang vom Kühler zum Ofen ist eine der vier wichtigsten Schnittstellen für Falschlufteintritt in einer Ofenlinie: Der rotierende Ofenauslauf trifft unter Unterdruck auf den stationären Kühlereinlauf, und jede Lücke dort lässt Umgebungsluft ein, die heiße Sekundärluft verdrängt und rekuperierte Wärme stiehlt [9][10]. Dies ist der eigentliche Grund, warum eine Kühlerdiskussion auf eine Website für Ofenabdichtungen gehört. Falschluft ist hier doppelt kostspielig: Sie erhöht den Heizbedarf wie jede Falschluft und greift direkt die Rekuperation an, da der kalte Eintritt den Sekundärluftstrom zum Brenner verdünnt und abkühlt.

Kühler-Ofen-Übergang (Ofenauslauf / Ofenhaube). Die Schnittstelle, an der der rotierende Ofenmantel Klinker in den stationären Kühler und die Haube entlädt. Der heißeste und abrasivste Dichtungsort in der Anlage und eine der vier dominanten Falschluft-Schnittstellen.

Die Dichtung an dieser Schnittstelle ist die Ofenauslaufdichtung. Es ist die anspruchsvollste Dichtungsaufgabe in der Anlage: höchste Temperatur, schwerste abrasive Staubbelastung durch fallenden Klinker und ständige Relativbewegung zwischen rotierendem Mantel und stationärer Haube. Der Mantel dehnt sich zudem bei Erwärmung axial aus, sodass die Dichtung diese Bewegung aufnehmen muss, ohne eine Lücke zu öffnen. Das ist die Aufgabe der axialen Kompensationsdichtungen, die die thermische axiale Ausdehnung des Ofens am Auslauf ausgleichen; eine starre Dichtung, die für statische Geometrie ausgelegt ist, versagt hier innerhalb einer Kampagne.

Der technologische Kompromiss an dieser Schnittstelle ist der Standardfall. Lamellendichtungen biegen sich, um der Mantelbewegung zu folgen, sind aber empfindlicher gegenüber thermischen Zyklen; Graphitdichtungen halten im Hochtemperatur- und Abrasivbereich stand, sind aber steifer. Für Anlagen mit ausgeprägter Mantelovalität oder häufigen thermischen Zyklen passt meist eine Hybridkonfiguration besser; für einen stetigen Hochtemperaturbetrieb reicht oft eine graphitdominierte Anordnung aus. Bei Nachrüstungen, die Oswal auditiert, ist die Schnittstelle zwischen Ofenauslauf und Kühlerübergang durchweg die heißeste und abrasivste Dichtung der Linie, weshalb sie als eigenständiges technisches Problem und nicht als vergrößerte Einlaufdichtung behandelt wird. Der Mechanismus, die Messung und die Benchmarks für den Eintritt an dieser und den anderen Schnittstellen finden sich in der Referenz zu Falschluft, und Oswals integrierte Falschluftkontrolle adressiert die Kühler-Schnittstelle als Teil eines Dichtungs- und Überwachungs-Workflows.

Der Entscheidungsrahmen für Upgrades: Nachrüsten oder Ersetzen?

Ein Kühler-Upgrade ist gerechtfertigt, wenn die gemessene Rekuperationseffizienz deutlich unter ~70 % liegt, die Klinkeraustrittstemperatur chronisch hoch ist oder ein Planetenkühler eine Kalzinator-Umstellung blockiert; die Amortisation ergibt sich aus der Senkung des spezifischen Wärmeverbrauchs durch die zurückgewonnene Wärme [5][6]. Die Entscheidung lautet selten "sofort ersetzen". Es ist meist eine Stufenlösung.

Die Faktoren, die dies vorantreiben:

• Gemessene Rekuperation vs. Benchmark. Ein Kühler, der unter ~65 % läuft, obwohl er 75–80 % unterstützen sollte, lässt 30–60 kcal/kg Brennstoff ungenutzt [5][6].
• Klinkeraustrittstemperatur. Chronisch hohe Austrittstemperaturen (ein Planetenkühler bei 150–200 °C oder ein verschlissener Rostkühler mit "Red River"-Hotspots) signalisieren sowohl Wärmeverluste als auch Nachteile bei der Handhabung und Mahlbarkeit [2][3].
• Tertiärluftbedarf. Ein Planetenkühler kann keinen Kalzinator speisen. Wenn die Anlage einen Kalzinator hinzufügen möchte, um die Ofenlast zu senken, muss der Kühler zuerst geändert werden.
• Verschleiß und Zuverlässigkeit. Rostplattenverschleiß, "Red River"-Probleme sowie die Verschlechterung von Ventilatoren oder Dichtungen erhöhen die Wartungskosten und begrenzen den Durchsatz.

Die Reihenfolge der Maßnahmen ist wichtig. Bevor Sie sich für einen vollständigen Kühlertausch entscheiden, dichten Sie die Schnittstelle zwischen Kühler und Ofen ab und stimmen Sie die Kühlluftverteilung ab: Das ist der erste Schritt mit geringem Kapitalaufwand, der Wärme ohne Großprojekt zurückgewinnt und oft ausreicht, um die größere Investition aufzuschieben oder neu zu dimensionieren. Die Teams für Installation und Nachrüstung sowie technische Beratung bewerten diese Abfolge als ein einziges Audit.

Rechenbeispiel. Nehmen wir einen 5.000 t/Tag-Ofen, dessen Planetenkühler ~58 % rekuperiert, und ein potenzielles Rostkühler-Upgrade, das ~76 % erreichen würde. Wenn dieser Rekuperationsgewinn 45 kcal/kg Klinker an Wärme zurückgibt, die der Brenner derzeit liefern muss, beträgt die Einsparung 45 kcal/kg × 5.000.000 kg/Tag = 225 Millionen kcal/Tag. Bei einem unteren Heizwert der Kohle von 6.000 kcal/kg sind das etwa 37,5 Tonnen Kohle pro Tag, in der Größenordnung von 12.000 Tonnen pro Jahr auf Basis von 330 Tagen. Ob dies einen vollständigen Kühleraustausch rechtfertigt oder "zuerst abdichten und einstellen, später ersetzen", hängt vom mechanischen Zustand des Kühlers und der Kapitalposition der Anlage ab – genau das ist die Analyse, die die Upgrade-Entscheidung ausmacht.
