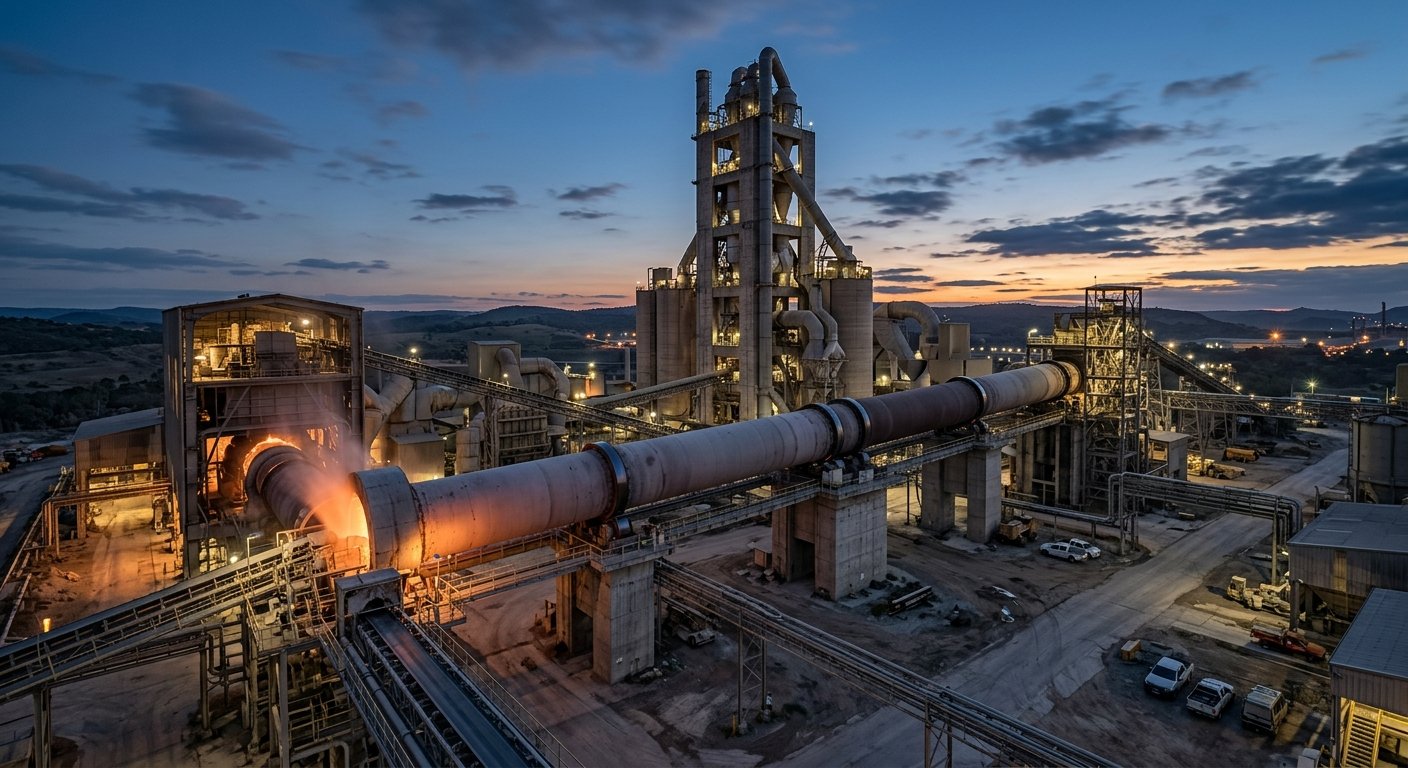

Pyroprozessierung: Einblick in die heißeste Stufe des Zementwerks

Die Pyroprozessierung ist die Hochtemperaturstufe der Zementherstellung, in der das Rohmehl auf etwa 1.450 °C erhitzt wird, um die chemischen Reaktionen zur Bildung von Klinker auszulösen – jenem synthetischen Mineral, das Zement seine bindenden Eigenschaften verleiht [1][2]. Dies ist der energie- und anlagenintensivste Teil eines Zementwerks: Fast die gesamte thermische Energie des Werks wird hier verbraucht, und nahezu jeder Effizienzverlust, dessen Behebung sich lohnt – einschließlich Falschluft –, findet sich in dieser Stufe. Dieser Leitfaden definiert die Pyroprozessierung, erläutert die vier Komponenten der Anlage, stellt die Reaktionssequenz vom Rohmehl zum Klinker nach Temperatur dar, quantifiziert die Energieintensität nach Prozesstyp, zeigt auf, wo Falschluft die Effizienz mindert, behandelt moderne Verfahren mit alternativen Brennstoffen und Sauerstoffanreicherung und listet die KPIs auf, die von Anlagenfahrern überwacht werden.

Was ist Pyroprozessierung?

Pyroprozessierung ist die thermische Umwandlung von aufbereitetem Rohmehl in Klinker, die in einer zusammenhängenden Anlagenkette erfolgt, welche das Material von Umgebungstemperatur auf etwa 1.450 °C erhitzt und wieder abkühlt. Sie ist im gesamten Zementherstellungsprozess zwischen der Rohmehlaufbereitung und der abschließenden Mahlstufe angesiedelt: Das Rohmehl ist ein fein gemahlenes Gemisch aus Kalkstein, Ton, Sand und eisenhaltigen Korrekturstoffen; die Pyroprozessierung verwandelt dieses kalte Pulver in die harten, dunklen Klinkerkugeln, die zu Zement vermahlen werden.

Das Material erreicht einen Spitzenwert von etwa 1.450 °C, während die Flamme und die Verbrennungsgase in der Sinterzone 2.000 °C überschreiten können [1][2]. Diese Temperaturdifferenz ist beabsichtigt: Das Gas muss heißer sein als das Material, da der Wärmetransfer die Reaktionen antreibt, und das heißeste Gas bewirkt die abschließende, anspruchsvollste Chemie der Alitbildung.

Pyroprozessierung. Die Hochtemperaturstufe der Zement- (oder Kalk-, Tonerde- oder DRI-) Herstellung, in der ein vorbereitetes Aufgabegut in einem Ofensystem erhitzt wird, um thermische Zersetzungs- und Mineralbildungsprozesse zu bewirken. Bei der Zementherstellung umfasst sie den Vorwärmer, den Kalzinator, den Drehrohrofen und den Klinkerkühler und wandelt Rohmehl in Klinker um.

Klinker. Das körnige Zwischenprodukt der Zementherstellung, das durch Sintern von Rohmehl bei ca. 1.450 °C entsteht. Er wird mit Gips und anderen Zusätzen zu Zement vermahlen. Seine wichtigsten Mineralphasen sind Alit (C3S), Belit (C2S), Aluminat (C3A) und Ferrit (C4AF).

Ein Wort zum Begriff selbst: „Pyroprocessing“ taucht auch in der Wiederaufarbeitung von Kernbrennstoffen auf (elektrometallurgische Pyroprozessierung abgebrannter Brennelemente), was in keinem Zusammenhang mit diesem Thema steht. In der Schwerindustrie wird der Begriff im Zementkontext – eine thermische Umwandlungslinie mit Drehrohrofen – analog auf Kalk-, DRI-/Eisenschwamm- und Tonerde-Kalzinierungslinien angewendet, die ebenfalls Drehrohröfen nutzen. Die Physik ist dieselbe, die Chemie und die Temperaturen unterscheiden sich. Dieser Artikel befasst sich mit Zement.

Die vier Komponenten eines Pyroprozessierungssystems

Ein modernes Pyroprozessierungssystem für Zement besteht aus vier aufeinanderfolgenden Komponenten: dem Vorwärmer, dem Kalzinator, dem Drehrohrofen und dem Klinkerkühler. Das Rohmehl durchläuft diese in der genannten Reihenfolge, fällt vom oberen Ende des Vorwärmerturms bis zum Kühler, während Verbrennungsgas und rückgewonnene Heißluft im Gegenstrom nach oben strömen. Das Gegenstromprinzip ist entscheidend: Es gewinnt in jeder Stufe Wärme aus dem Gas zurück und überträgt sie auf das Mehl.

Quellen: Temperaturbereiche aus der Fachliteratur zum Zementprozess [1][2][5]; Konventionen für Dichtungsschnittstellen aus der VDZ-/Holderbank-Ofenauditpraxis [3][6].

Der Vorwärmer ist ein vertikal gestapelter Turm aus meist vier bis sechs Zyklonstufen. Das Rohmehl wird nahe der Spitze injiziert und kaskadiert durch das aufsteigende heiße Gas, wobei es in jeder Stufe Wärme aufnimmt. In der untersten Stufe ist es auf etwa 800-900 °C erhitzt und teilweise kalziniert. Der Vorwärmerturm ist der Ort, an dem die meiste Wärmerückgewinnung aus dem Abgas stattfindet; das Hinzufügen von Stufen ist einer der Haupthebel zur Senkung des Brennstoffverbrauchs.

Der Kalzinator (oder Precalciner) ist ein separater Verbrennungsraum zwischen der untersten Vorwärmerstufe und dem Ofeneinlauf. Er vollendet 85-95 % der Kalksteinzersetzung (Kalzinierung), bevor das Material überhaupt in das Drehrohr gelangt, und verbrennt dabei etwa 60 % des gesamten Brennstoffs des Werks [1][7]. Die Verlagerung dieser Verbrennung aus dem Drehrohrofen heraus ermöglicht es modernen Öfen, bei geringerer thermischer Belastung hohe Kapazitäten zu fahren. Der Kalzinator wird in einem eigenen Beitrag behandelt.

Der Drehrohrofen ist die Sinterzone: ein langes, geneigtes, feuerfest ausgekleidetes Stahlrohr, das langsam rotiert, während eine Flamme aus dem Ofenbrenner das Material auf seinen Spitzenwert von ca. 1.450 °C erhitzt. Hier bildet sich der Klinker. Hier befinden sich auch die beiden Schnittstellen mit dem höchsten Falschluftvolumen: am Ofeneinlauf und am Ofenauslauf.

Der Klinkerkühler schreckt den Klinker von ca. 1.400 °C auf etwa 100 °C oder weniger ab und führt dessen fühlbare Wärme in die Verbrennungsluftströme zurück. Schnelles Abkühlen ist nicht nur thermische Betriebsführung: Es fixiert die Mineralstruktur des Klinkers und bestimmt die Festigkeit und Mahlbarkeit des Zements. Der Klinkerkühler hat eigene Konstruktions- und Dichtungsaspekte, die separat behandelt werden.

Die Reaktionssequenz: Vom Rohmehl zum Klinker nach Temperatur

Klinker bildet sich durch eine feste Abfolge temperaturabhängiger Reaktionen: Verdampfung von freiem Wasser unter ~120 °C, Dehydroxylierung von Ton bei ~400-600 °C, Kalksteinkalzinierung bei ~600-900 °C, Bildung von Belit und Zwischenphasen über ~800 °C, Bildung der flüssigen Phase (Schmelze) über ~1.250 °C und Alitbildung über ~1.400 °C [4][5]. Jede Reaktion findet bei einer charakteristischen Temperatur statt, weshalb die Pyroprozessierungslinie als Temperaturgradient und nicht als einzelne heiße Kammer ausgelegt ist.

Quellen: Reaktions-Temperaturbereiche von understanding-cement.com [4], abgeglichen mit der Fachliteratur zur Klinkerbildung [5] und Taylor, Cement Chemistry [8].

Die vier Klinker-Mineralphasen, die entstehen, sind Alit (C3S), Belit (C2S), Aluminat (C3A) und Ferrit (C4AF). Die gesamte mineralische Zusammensetzung wird in der Sinterzone festgelegt, aber die endgültige Form wird im Kühler fixiert. Schnelles Abkühlen unter ~1.250 °C fixiert die Alit-Kristallstruktur und schließt C3A in einem glasigen Zustand ein, der weniger reaktiv gegenüber Sulfatangriffen und leichter zu mahlen ist; zu langsames Abkühlen wandelt einen Teil des C3S zurück in Belit und freien Kalk, was die Zementfestigkeit und Mahlbarkeit dauerhaft reduziert [4][9]. Deshalb ist der Kühler Teil der Pyroprozessierung und kein nachträglicher Zusatz: Die Chemie ist erst abgeschlossen, wenn der Klinker kalt ist.

Energieintensität: Spezifischer Wärmeverbrauch nach Prozesstyp

Die Pyroprozessierung macht fast den gesamten thermischen Energieverbrauch eines Zementwerks aus. Der spezifische Wärmeverbrauch (SHC), die pro Kilogramm Klinker benötigte thermische Energie, reicht von ~690-750 kcal/kg bei einem modernen Trockenprozess-Ofen mit Precalciner bis zu 1.100-1.400 kcal/kg bei alten Nassprozess-Öfen; der weltweite gewichtete Durchschnitt liegt bei etwa 3,4-3,5 GJ/t Klinker (~810-840 kcal/kg) laut der Datenbank „Getting the Numbers Right“ der Global Cement and Concrete Association [10][11][12].

Die Spanne ergibt sich aus der Anzahl der Vorwärmerstufen, dem Vorhandensein eines Kalzinators, der Rekuperation des Kühlers und dem Wärmeverlust durch die Wasserverdampfung bei Halb- und Nassprozessen.

Die thermische Untergrenze wird durch die Chemie bestimmt, nicht durch die Anlage. Die theoretische Wärme der Klinkerbildung beträgt etwa 420 kcal/kg, dominiert durch die endotherme Kalksteinkalzinierung [8][14]. Der Standardweg zur Darstellung des Rests ist eine Wärmebilanz: Brennstoffenergie-Input entspricht dem theoretischen Reaktionsbedarf plus den gemessenen Verlusten.

SHC = Q_theoretisch + Q_Vorwärmeraustritt + Q_Kühleraustritt + Q_Strahlung + Q_Staub + Q_Sonstiges

Wobei:

• SHC. Spezifischer Wärmeverbrauch, kcal/kg Klinker (unterer Heizwert, trocken)
• Q_theoretisch. Theoretische Wärme der Klinkerbildung, ~420 kcal/kg
• Q_Vorwärmeraustritt. Fühlbare Wärme im Vorwärmerabgas, ~150-200 kcal/kg
• Q_Kühleraustritt. Wärmeverlust in der Kühlerabluft, ~80-130 kcal/kg
• Q_Strahlung. Strahlung und Konvektion des Ofenmantels, ~30-50 kcal/kg
• Q_Staub. Bypass-Staubverluste, falls vorhanden, ~10-30 kcal/kg
• Q_Sonstiges. Fühlbare Klinkerwärme, Rohmehlfeuchte, Sonstiges, ~20-40 kcal/kg

Die detaillierte Behandlung der Wärmebilanz und der Stellschrauben findet sich in der Referenz zum spezifischen Wärmeverbrauch; die Brennstoffseite derselben Kennzahl wird unter spezifischer Brennstoffverbrauch behandelt. Für die Pyroprozessierung ist entscheidend, dass die theoretischen ~420 kcal/kg fix sind und die restlichen ~270-330 kcal/kg an Verlusten das gesamte technische Optimierungspotenzial darstellen – wobei Falschluft der am einfachsten zu behebende Teil ist.

Wo Falschluft die Effizienz der Pyroprozessierung beeinträchtigt

Falschluft – unkontrollierte Umgebungsluft, die durch verschlissene Dichtungen und Verbindungen in die Pyroprozessierungslinie gesaugt wird, anstatt den kontrollierten Verbrennungsluftweg zu nehmen – mindert die Effizienz in jeder Stufe: Sie verdünnt das Vorwärmergas, kühlt den Kalzinator, belastet das Saugzuggebläse und kostet etwa 1,5-2,5 kcal/kg Klinker für jeden Prozentpunkt über dem Optimum [3][13]. Sie ist „falsch“, weil sie keine thermodynamische Arbeit leistet; der Brenner muss sie lediglich erhitzen und das Gebläse muss sie bewegen.

Falschluft. Umgebungsluft, die durch unbeabsichtigte Öffnungen (Ofendichtungen, Haubenschnittstellen, Zyklonverbindungen, Inspektionsklappen) in das Pyroprozessierungssystem gesaugt wird, anstatt durch den kontrollierten Verbrennungsluftweg. Quantifiziert als Prozentsatz des gesamten Gasstroms, üblicherweise am Eintritt des Saugzuggebläses.

Die vier Leckageschnittstellen liegen alle innerhalb der Pyroprozessierungslinie: die Ofeneinlaufdichtung, die Ofenauslaufdichtung, der Übergang vom Kühler zum Ofen und die kumulativen Vorwärmer-Zyklonverbindungen. Der Mechanismus, die Messmethode und die abschnittsweisen Benchmarks werden in der Referenz zu Falschluft behandelt; für die Pyroprozessierung ist relevant, dass Falschluft nicht nur den Brennstoffverbrauch erhöht, sondern auch das Temperaturprofil destabilisiert, von dem die gesamte Reaktionssequenz abhängt.

Rechenbeispiel. Nehmen wir einen 5.000 t/Tag-Trockenofen mit 720 kcal/kg und 13 % Falschluft gegenüber einer 8 %-Basis, also 5 Prozentpunkte über dem Optimum. Bei einem mittleren Wert von 2,0 kcal/kg pro Prozentpunkt [3][13] beträgt der Verlust 10 kcal/kg Klinker, oder etwa 1,4 % des gesamten SHC. Bei 5.000 t/Tag sind das 50 Millionen kcal/Tag an vermeidbarem Brennstoff. Bei Kohle mit einem unteren Heizwert von 6.000 kcal/kg sind das etwa 8,3 Tonnen Kohle pro Tag, in der Größenordnung von 2.700 Tonnen pro Jahr. Die Brennstoffrechnung ist der offensichtliche Punkt; das destabilisierte Sinterzonenprofil und die zusätzliche Belastung des Saugzuggebläses sind die „leiseren“ Kosten.

Hier trifft das Bildungsthema auf das Problemfeld der Marke. Oswals integriertes Falschluftkontrollsystem adressiert die Leckageschnittstellen der Pyroprozessierung als einen Workflow – Abdichtung plus Überwachung plus Nachrüstung –, anstatt nur eine einzelne Dichtung zu verkaufen. Bei Nachrüstungen, die wir auditieren, dominieren die Ofenhauben- und Einlaufschnittstellen typischerweise den Lufteintritt auf der Ofenseite, weshalb die Abdichtung im Haubenbereich meist der erste Schritt ist. Energieeffizienz dieser Art ist zudem die Voraussetzung dafür, dass die Wirtschaftlichkeit der CO2-Abscheidung bei Zement funktioniert: Das Werk Brevik von Heidelberg Materials in Norwegen, das erste industrielle CCS-Projekt in einem Zementwerk, wurde im Juni 2025 eröffnet, und jedes kcal, das in der Pyroprozessierung nicht verbraucht wird, muss nicht abgeschieden werden [15].

Moderne Pyroprozessierung: Alternative Brennstoffe und Sauerstoffanreicherung

Die moderne Pyroprozessierung ersetzt zunehmend fossile Brennstoffe durch alternative Brennstoffe (Ersatzbrennstoffe, Biomasse, abfallbasierte Brennstoffe) und reichert in einigen Werken die Verbrennungsluft mit Sauerstoff an. Zementwerke in der EU erreichen heute eine thermische Substitutionsrate von durchschnittlich etwa 52 %, führende Werke liegen über 70 %, während US-Werke eher bei 16 % liegen [16][17].

Thermische Substitutionsrate (TSR). Der Prozentsatz der thermischen Energie eines Ofens, der durch alternative Brennstoffe statt durch konventionelle fossile Brennstoffe bereitgestellt wird. EU-Durchschnitt ~52 %; einige europäische Werke übersteigen 70 %.

Alternative Brennstoffe verändern das Verbrennungsbild auf eine Weise, die Abdichtung noch wichtiger macht. Abfallbasierte Brennstoffe sind gröber und variabler als aufgemahlene Kohle, daher benötigen sie mehr Überschussluft und einen stabileren Zug, um sauber auszubrennen. Unkontrollierte Falschluft zusätzlich zu dieser Variabilität vergrößert die Schwankungen bei Sauerstoff und Temperatur, was genau das ist, was ein Anlagenfahrer bei einem Ofen mit hoher TSR vermeiden möchte. Ein Großteil der alternativen Brennstoffe, die Oswals Kunden handhaben, überschneidet sich mit der Vertikale Abfallwirtschaft, wo dieselbe Disziplin bei der Ofenabdichtung gilt.

Sauerstoffanreicherung ist der zweite moderne Hebel. Die Zugabe von Sauerstoff zur Verbrennungsluft erhöht die Flammenintensität und ermöglicht es dem Ofen, mehr Durchsatz zu erzielen oder gröbere alternative Brennstoffe vollständig zu verbrennen; im Kalzinator kann sie die erreichbare Substitutionsrate bei relativ geringem NOx-Risiko anheben, da die Verbrennung bei niedrigerer Temperatur erfolgt [18]. Die ständige Begrenzung ist die Kostenfrage: Die Produktion oder der Zukauf von Sauerstoff muss durch den Durchsatz- oder Brennstoffflexibilitätsgewinn gerechtfertigt werden, weshalb die Anreicherung eher anlagenspezifisch als universell bleibt.

KPIs, die Anlagenfahrer überwachen

Die zentralen KPIs der Pyroprozessierung sind der spezifische Wärmeverbrauch (kcal/kg Klinker), freier Kalk (Klinkerqualität), Sinterzonen- und Sekundärlufttemperaturen, Ofendrehmoment, Falschluftanteil sowie NOx- und CO-Emissionen. Zusammen geben sie dem Anlagenfahrer Aufschluss darüber, ob die Anlage guten Klinker zu den niedrigsten Brennstoffkosten produziert, ohne die Spezifikationen oder Grenzwerte zu verlassen.

Quellen: SHC- und Falschluftziele gemäß den oben genannten Referenzen [3][11][13]; Ziele für freien Kalk und Temperatur gemäß Standard-Ofenbetriebspraxis [1][2].

Freier Kalk ist der Qualitäts-KPI, nach dem ein Anlagenfahrer lebt: Er ist die direkteste Anzeige dafür, ob die Sinterzone die für die Reaktionssequenz erforderliche Temperatur erreicht hat. Falschluft ist der Effizienz-KPI, der am häufigsten nicht gemessen wird, weshalb er meist der größte rückgewinnbare Verlust ist, wenn ein Werk ihn endlich auditiert. Das Benchmarking einer spezifischen Linie gegen diese Ziele und die Kalkulation der Nachrüstung, die die Lücke schließt, ist ein Standardumfang für Oswals Ingenieurberatungsteam.
